使用内窥镜摄像机的优点有什么

  电子内窥镜摄像机孔探图像往往受噪声的影响显得不够清晰。引起噪声的原因很多,如敏感元器件的内部噪声、感光材料的颗粒噪声、热噪声、相对运动产生的抖动噪声、传输信道的干扰噪声、量化噪声等。反映在图像上,噪声使原本均匀和连续变化的灰度突然变大或减小,形成一些孤立点和虚假的边缘,有时甚至淹没特征,给分析带来很多困难。噪声产生的原因决定了噪声的分布特性以及它与图像信号的关系。

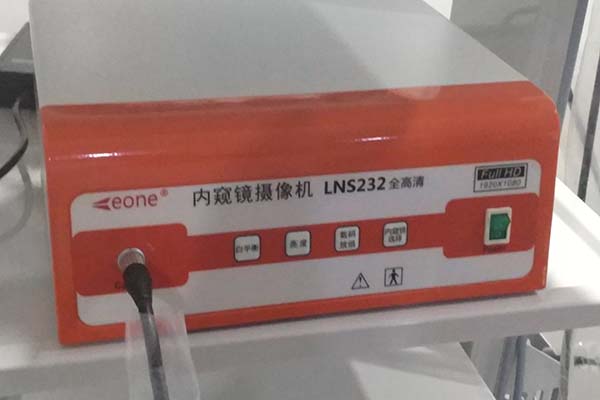

  内窥镜摄像机

  内窥镜摄像机着电子学和数字视频技术的发展,与80年代出现了电子内窥镜,这样便不再以光纤传像,而代之以光敏集成电路摄像系统,简称CCD。微型图像传感器的CCD 器件是电荷耦合器件,是在硅基片上制成的大规模面阵集成电路芯片,是一种全固态成像器件。

  CCD芯片借助光学系统(内窥镜先端物镜)和专用的外围驱动与信号处理电路,可以将景物图像通过CCD面阵进行逐点、逐行 、逐帧依次转换 、存储 、传输,在其输出端产生一个景物图像相关的时序视频信号经电缆传输至外部电路转换处理系统经取样、A/D 转换、数字信号处理、D/A转换、电视信号编码,然后在内窥镜摄像机监视器上还原成可供观察的景物图像和相关文字信息。主要所能显示的不但影像质量好,光亮度强,而且图像大,可以检查出更细小的病变,而且电子内窥镜的外径更细,图像更加清晰和直观,操作方便。

  电子内窥镜摄像机工作原理为:光源发出的光通过传光束(光纤),经内窥镜主体,传递到人体内部,照亮人体内腔组织需要检查部分,物镜将待检查部分成像在面阵CCD上,由CCD驱动电路控制CCD采集图像,输出标准视频信号。调节机构用于调节内窥镜前端的观察角度,可上下调节、左右调节和旋转调节。

  内窥镜摄像机

  视频驱动亮度控制系统根据CCD输出的视频信号调节光源的亮度,确保输出图像上没有白色高亮度区域。由于光学系统存在畸变,CCD输出带有畸变的视频信号,图像畸变实时校正系统对其进行校正,输出校正的视频信号。内窥镜摄像机图像实时采集和显示系统对校正视频信号进行图像采集、保存和处理,并进行a病档管理。

  电子内窥镜摄像机的成像原理是利用电视信息中心装备的光源所发出的光,经内镜内的导光纤维将光导入受检体腔内,CCD图像传感器接受到体腔内粘膜面反射来的光,将此光转换成电信号,再通过导线将信号输送到电视信息中心,再经过电视信息中心将这些电信号经过贮存和处理,然后传输到电视监视器中在屏幕上显示出受检腔器的彩色粘膜图像。目前世界上使用的CCD图像传感器有两种,其具体的形成彩色图像的方式略有不同。

内窥镜显示器的组成结构是什么?

液晶内窥镜显示器件寿命很长,真正决定液晶显示器寿命的是背光模块。目前液晶显示器使用的背光源按技术划分,主要有卤钨灯、发光二极管(LED)、有机电致发光(EL)、冷阴极荧光灯(CCFL)、阴极发射灯(CLL)和金属卤化物灯等。

内窥镜显示器

其中应用较广的是冷阴极荧光灯,主要是因为此种背光源的性能、稳定性及成本都较佳,目前几乎所用的LCD内窥镜显示器都是采用这种背光源。

平板型结构:液晶显示器件的基本结构是由2片玻璃基板制成的薄形盒,这种结构可以在有限的面积上容纳至大量的显示内容,显示内容的利用率较高。

被动型显示:液晶显示器件本身不能发光,它靠调制外界光达到显示目的。因此无眩光,不刺激人眼,不会引起眼睛疲劳。对于黑暗中不能观看的缺点,只要配上背光源,就可以克服。

显示信息量大:与CRT相比,液晶内窥镜显示器件没有荫罩限制,因此像素点可以做得更小、更精细;与等离子显示相比,液晶显示器件像素点处不需要像等离子显示那样,像素点间要留有一定的隔离区。因此,液晶显示在同样大小的显示窗面积内,可以容纳更多的像素,显示更多的信息。

内窥镜显示器有哪些常见的故障?

内窥镜显示器故障现象:开机后,电源指示灯亮,系统自检通过(仪器发出短促“嘟”一声),液晶显示屏没有任何显示,仪器工作声音正常。故障分析与检修:电源指示灯亮,说明电源部分正常。系统自检通过,表明CPU与内存无损坏。液晶显示屏自检时也没有任何显示,可初步排除系统软件损坏的可能。没有硬件报警声,仪器工作声音正常,说明硬件部分应无损坏。侧光下观察液晶显示屏,隐约可见系统软件操作界面。由此初步分析为背光模块故障。

内窥镜显示器

其他常见故障及液晶内窥镜显示器的故障诊断流程:除了背光灯管损坏或老化的故障之外,还有一些其他故障情况:高压电路板故障;背光灯管两端套管磨损造成接线端裸露,与金属槽接触造成短路;背光灯管接线端断开,造成断路。

易于彩色化:液晶本身虽然一般是没有颜色的,但它实现彩色化很容易。一般使用较多的是滤色法和干涉法。由于滤色法技术的成熟,使液晶的彩色化具有更准确、更鲜艳、更没有彩色失真的彩色化效果。随着液晶内窥镜显示器在医用仪器设备上的广泛应用,医疗设备工程人员了解和掌握液晶显示单元的常见故障及维修是有价值和意义的。

内窥镜显示器的维护方法是什么?

在医院各科室中,医疗用内窥镜的使用非常严格,内窥镜对使用环境的要求:室内环境 以暗室环境为主,避免强光直射,手术开始关闭日光灯,用无影灯照明,术前室内的温度保持在22 ℃~25 ℃、湿度50%左右、防酸、防碱、防蒸气。避免强电、电磁场的干扰。手术中确保电压稳定,连续稳压器维持电压220 V以免损坏精密仪器。内窥镜显示器的维护方法是什么?

内窥镜显示器

监视器:一般内窥镜显示器在安装时已经都是有相关技术人员进过测试并调整到了较佳显示状态,所以不建议使用者自行调试。如果监视器不显示,请检查插线板和电源线的连接,显示器开关是否处于打开状态、摄像系统是否处于打开状态、摄像系统的输出是否正确的连接到监视器的输入端口。

内窥镜显示器颜色失真后可将摄像系统的光学接口对准颜色比较鲜明的物体或图片,通过监视器上的菜单进行对比度、饱和度、亮度的调节。避免强磁物体靠近监视器,定期作消磁保养,当磁化严重或消磁失效的时候,请联系厂家技术人员。

内窥镜显示器有着什么样的作用?

内窥镜显示器会加用特殊光谱的CCD提供新的诊疗图像信息,还可用图像处理技术获得病变组织的特殊图像,并能用图像分析技术实现对病变的定量分析和定量诊断,还可通过电讯手段进行远程会诊。多功能的电子内窥镜已经问世,它不但能获得组织器官形态学的诊断信息,而且也能对组织器官各种生理机能进行测定。

内窥镜显示器

作为现代化手术室的显示设备,内窥镜显示器能够真实还原脏器、血管等人体组织,在肿瘤治疗中具有非常重要的作用。

医用内窥镜是一种光学仪器,是由冷光源镜头、纤维光导线、图象传输系统、屏幕显示系统等组成,它能扩大手术视野。使用内窥镜的突出特点是手术切口小,切口瘢痕不明显,术后反应轻,出血、青紫和肿胀时间可大大减少,恢复也较传统手术快,非常符合美容外科的要求。

内窥镜术,应用可送入人体腔道内的窥镜在直观下进行检查和治疗的技术。分为无创伤性和创伤性两种。前者指直接插入内窥镜,用来检查与外界相通的腔道(如消化道、呼吸道、泌尿道等);后者是通过切口送入内窥镜,用来检查密闭的体腔(如胸腔、腹腔、关节腔等)。内窥镜显示器在不同的时期都促进了医学事业的不断发展。

内窥镜摄像机光源该怎么选?

内窥镜摄像机led冷光源具备定点,定向,高亮度,高纯度光谱,冷光,色温可调节,长寿等特点,在智能照明,植物照明,景象照明等领域发展迅速。

内窥镜摄像机

医疗照明依照光源的不同划分,传统照明灯具具备以卤素灯和卤钨灯作为光源,而医疗照明的光源则是led,传统的照明缺点更多,这也是为什么现代化的仪器涉及到照明的问题都需要led,内窥镜摄像机就是如此。

双色和三色的色温可以提高医师辨别能力,蓝光能够让人愈加清醒,不需要添加药物或是咖啡因辅助才能提高工作效率,利用led光源替代传统的冷光源,可以省去冷光源和传送光的光纤,直接用led很小的一个光源,装载镜头的前端,内窥镜摄像机led冷光源能够取代目前医疗内窥镜,工业显微镜配套的大功率卤素灯冷光源,同时,没有辐射,也不含有有害物质,对人体是健康的。

内窥镜摄像机具有以下特点:拥有非常丰富的数字,模拟接口,屏幕观看几乎没有死角,拍摄影像,颜色不是真,感光系统可以保持无论何种环境的变化,长久使用拍摄时屏幕亮度都会保持不变,显示色彩更丰富,更真实,保持原色不变,同时摄像机还具有防尘防水设计,方便表面清洁以及机器的运转。

内窥镜摄像机如何进行消毒?

医疗内窥镜摄像机设备要做好清洁工作,一部分的医疗器械都是一次性的,多次使用的设备在使用前后都要做好消毒工作,避免病人之间发生交叉感染的情况,那么对于这种设备该如何消毒更好呢?医疗器械消毒所使用的消毒剂都要符合国家消毒管理办法的规定,非国家规定的产品不能使用。

内窥镜摄像机

在使用消毒剂侵入气泡时,那么应该先清洗和烘干医用内窥镜摄像机各关节部分,从而避免将水和有机物带入消毒剂,避免影响消毒效果。

医疗内窥镜也可以在高压下消毒或是浸泡,需要拆卸内窥镜的部件,使其能够充分消毒,避免有未被消毒部分引起感染。

随着内窥镜摄像机技术的不断进步,几乎所欲的外科手术都可以通过微创手术完成,不适当的使用和管理内窥镜是非常容易造成损害的,这就要求从事内窥镜清洗,包装和消毒工作的人员需要经过系统的培训,掌握内窥镜相关知识,并且在从事相应工作之前要做培训等。

带你深入了解高清内窥镜摄像机

购买高清内窥镜摄像机时,需要考虑的因素主要有哪些呢?主要有以下的因素可考虑: 人眼对灰阶的反应并不是线性的关系。我们眼睛对黑暗部分的反应不如明亮部分灵敏。要达到很好地再现灰阶连续的黑白影像,就应选配输出灰阶在10bit以上显卡。

高清内窥镜摄像机

高清内窥镜摄像机分辨率是指单位面积显示像素的数量,同时显示器的成本与分辨率也成成正比。选择普通显示器分辨率为1024×768。监视器的分辨率与图像本身的分辨率有很密切的关系。适当的选择监视器的分辨率能有效的减低显示器的购置成本。

亮度愈高,人眼能分辨的灰阶就愈多。为了提高灰阶的分辨力,显示器的亮度需要高。亮度越高,人眼能分辩的灰阶也越多。

响应时间指的是液晶显示器对输入信号的反应速度,也就是液晶由转亮或由亮转暗的反应时间。

高清内窥镜摄像机的尺寸与分辨率有连带关系。分辨率愈高, 尺寸愈大, 但并不成正比关系。CRT显示器尺寸分布在17英寸到21英寸。液晶(LCD)显示器尺寸在18英寸到32英寸之间。

高清内窥镜摄像机选择注意事项有什么?

选用高清内窥镜摄像机的注意事项:用于显示黑白监控摄像头图像的监视器,一般应选用黑白监视器;用于彩色监控摄像头的监视器,应选用彩色监视器,使监控摄像头与监视器相对应。

高清内窥镜摄像机

对于监视器屏幕尺寸的要求,选择的原则一般情况是:只用于监视一个画而(包括一个个画面的轮流切换显示)的监视器.其屏幕尺寸可以小些(例如14”监视器);而用于同时显示多个画面〔如16个画面)的监视器,其屏幕尺寸则应大一些。高清内窥镜摄像机的屏幕尺寸,应根据监视者与监视器屏幕之问的距离为屏幕对角线的4-6倍的关系来选定。

监视器的配置数量,由监控摄像头配置的数量决定,一般采用4,1方式(若有16个摄像点,则应选配4台监视器),录像专用监视器可另行设置。

应根据所用监控摄像头的分辨率指标,选用高一档清晰度的监视器,一般应高出100电视线。满足系统指标要求。高清内窥镜摄像机要有良好的售后服务体系。

内窥镜摄像机是如何成像的?

电子内窥镜摄像机的成像原理是利用电视信息中心装备的光源所发出的光,经内镜内的导光纤维将光导入受检体腔内,CCD图像传感器接受到体腔内粘膜面反射来的光,将此光转换成电信号,再通过导线将信号输送到电视信息中心,再经过电视信息中心将这些电信号经过贮存和处理,传输到电视监视器中在屏幕上显示出受检腔器的彩色粘膜图像。目前世界上使用的CCD图像传感器有两种,其具体的形成彩色图像的方式略有不同。

内窥镜摄像机

电子内窥镜:内窥镜摄像机主体、光学系统、光源、4个控制子系统和计算机图像处理与显示系统。内窥镜主体指内窥镜的镜身部分,包括光学成像系统、面阵CCD、传光束和调节机构。控制子系统包括CCD驱动电路及图像采集电路(驱动CCD、控制图像采集)、视频驱动亮度控制系统(调节光源的发光亮度)、图像畸变实时校正系统(用于实时在线校正内窥镜光学系统的畸变)和图像实时采集和显示系统(控制图像采集和显示)。

光源发出的光通过传光束(光纤),经内窥镜主体,传递到人体内部,照亮人体内腔组织需要检查部分,物镜将待检查部分成像在面阵CCD上,由CCD驱动电路控制CCD采集图像,输出标准视频信号。

调节机构用于调节内窥镜前端的观察角度,可上下调节、左右调节和旋转调节。视频驱动亮度控制系统根据CCD输出的视频信号调节光源的亮度,确保输出图像上没有白色高亮度区域。由于光学系统存在畸变,CCD输出带有畸变的视频信号,图像畸变实时校正系统对其进行校正,输出校正的视频信号。内窥镜摄像机图像实时采集和显示系统对校正视频信号进行图像采集、保存和处理,并进行病档管理。
